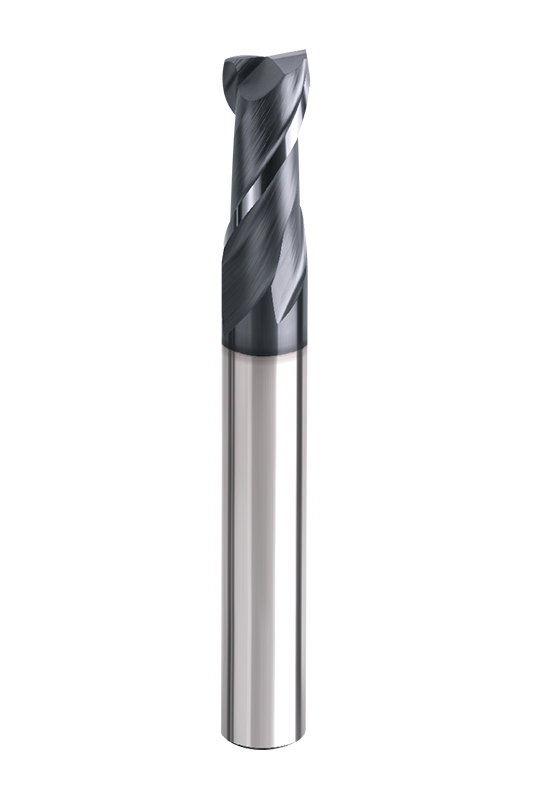

• تعد قواطع الطحن ذات الحافة المسطحة من الأدوات الشائعة الاستخدام في الطحن، وهي مناسبة لمعالجة المستوى والأخدود والخطوط الكنتورية.
• تعمل تقنية الطحن المتقدمة على تحقيق دقة عالية للغاية في قطر الشفرة وقطر الساق، مما يجعلها مناسبة لمعالجة القوالب الدقيقة والأجزاء.
• يتم استخدام طلاء عالي المقاومة للتآكل. يضمن الهيكل الانتقالي القوسي مقاومة عالية للكسر ويحقق قطعًا طويل الأمد للفولاذ المتصلب.

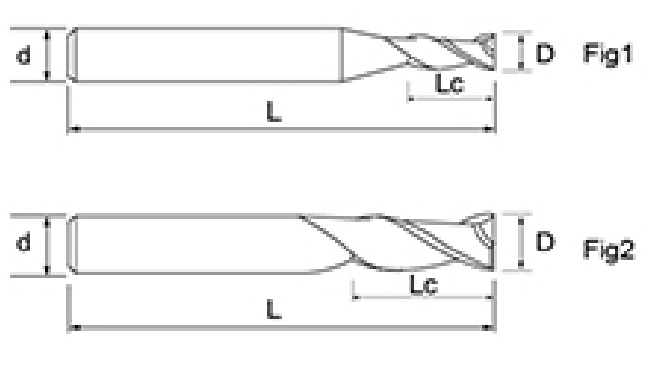

| لا. | القطر د | طول الناي قانون العمل | الطول الكلي ل | شانك ضياء د | عدد الشفرة ف |
| إن إن سي-2T-D1 | 1 | 3 | 50 | 4 | 2 |
| إن إن سي-2T-D1 | 1 | 3 | 50 | 6 | 2 |
| إن إن سي-2T-D1.5 | 1.5 | 4 | 50 | 4 | 2 |
| إن إن سي-2T-D1.5 | 1.5 | 4 | 50 | 6 | 2 |
| إن إن سي-2T-D2 | 2 | 6 | 50 | 4 | 2 |
| إن إن سي-2T-D2 | 2 | 6 | 50 | 6 | 2 |
| إن إن سي-2T-D2.5 | 2.5 | 6 | 50 | 4 | 2 |
| إن إن سي-2T-D2.5 | 2.5 | 6 | 50 | 6 | 2 |
| إن إن سي-2T-D3 | 3 | 8 | 50 | 4 | 2 |
| إن إن سي-2T-D3 | 3 | 8 | 50 | 6 | 2 |
| إن إن سي-2T-D3 | 3 | 8 | 50 | 3 | 2 |
| إن إن سي-2T-D3.5 | 3.5 | 10 | 50 | 4 | 2 |
| إن إن سي-2T-D3.5 | 3.5 | 10 | 50 | 6 | 2 |
| إن إن سي-2T-D4 | 4 | 10 | 50 | 4 | 2 |
| إن إن سي-2T-D4 | 4 | 10 | 50 | 6 | 2 |
| إن إن سي-2T-D4.5 | 4.5 | 11 | 50 | 6 | 2 |
| إن إن سي-2T-D5 | 5 | 13 | 50 | 6 | 2 |
| إن إن سي-2T-D5 | 5 | 13 | 50 | 5 | 2 |
| إن إن سي-2T-D5.5 | 5.5 | 15 | 50 | 6 | 2 |
| إن إن سي-2T-D6 | 6 | 15 | 50 | 6 | 2 |
| إن إن سي-2تي-د7 | 7 | 18 | 60 | 8 | 2 |
| إن إن سي-2T-D8 | 8 | 20 | 60 | 8 | 2 |
| إن إن سي-2T-D9 | 9 | 23 | 75 | 10 | 2 |
| إن إن سي-2T-D10 | 10 | 25 | 75 | 10 | 2 |
| إن إن سي-2T-D11 | 11 | 30 | 75 | 12 | 2 |
| إن إن سي-2T-D12 | 12 | 30 | 75 | 12 | 2 |
| إن إن سي-2T-D14 | 14 | 35 | 100 | 14 | 2 |
| إن إن سي-2T-D16 | 16 | 45 | 100 | 16 | 2 |
| إن إن سي-2T-D18 | 18 | 45 | 100 | 18 | 2 |
| إن إن سي-2T-D20 | 20 | 50 | 100 | 20 | 2 |
| المواد المعالجة | الحديد الزهر الحديد الزهر العقدي | الكربون الصلب، سبائك الصلب ~750 نيوتن/مم² | الكربون الصلب، سبائك الصلب ~30HRC | الفولاذ المقسى مسبقًا والفولاذ المروي والمقسى ~40HRC | الفولاذ المقاوم للصدأ | الفولاذ المقسى مسبقًا والفولاذ المروي والمقسى ~50HRC | ||||||
| القطر (مم) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) |
| 1 | 20000 | 215 | 20000 | 215 | 20000 | 175 | 20000 | 175 | 20000 | 65 | 20000 | 130 |
| 2 | 15000 | 345 | 15000 | 345 | 15000 | 310 | 15000 | 305 | 11150 | 90 | 13000 | 195 |
| 3 | 14000 | 590 | 14000 | 590 | 13000 | 546 | 10600 | 455 | 7500 | 130 | 8500 | 360 |
| 4 | 10800 | 600 | 10800 | 605 | 10000 | 560 | 8000 | 460 | 5500 | 145 | 6500 | 365 |
| 5 | 8200 | 630 | 8200 | 630 | 7600 | 585 | 6400 | 480 | 4500 | 145 | 5000 | 380 |
| 6 | 7000 | 650 | 7000 | 650 | 6400 | 600 | 5300 | 500 | 3700 | 150 | 4200 | 390 |
| 8 | 5200 | 645 | 5200 | 645 | 4800 | 590 | 4000 | 495 | 2800 | 150 | 3200 | 400 |
| 10 | 4200 | 630 | 4200 | 630 | 3800 | 585 | 3200 | 480 | 2200 | 150 | 2500 | 380 |
| 12 | 3500 | 630 | 3500 | 630 | 3200 | 585 | 2650 | 480 | 1850 | 150 | 2100 | 380 |
| 14 | 3000 | 590 | 3000 | 590 | 2700 | 545 | 2300 | 455 | 1600 | 145 | 1800 | 360 |
| 16 | 2600 | 590 | 2600 | 590 | 2400 | 545 | 2000 | 455 | 1400 | 130 | 1600 | 360 |
| 18 | 2300 | 580 | 2300 | 580 | 2100 | 530 | 1800 | 450 | 1250 | 130 | 1400 | 350 |
| 20 | 2050 | 580 | 2050 | 580 | 1900 | 530 | 1600 | 450 | 1100 | 130 | 1250 | 350 |

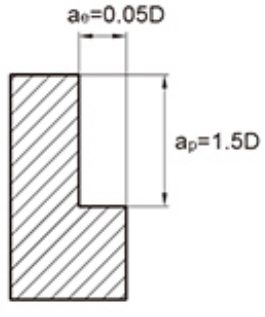

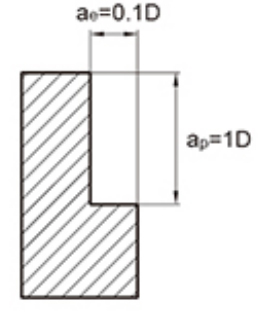

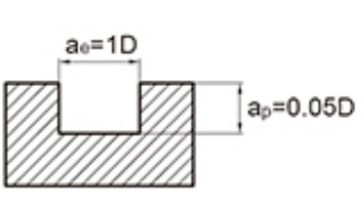

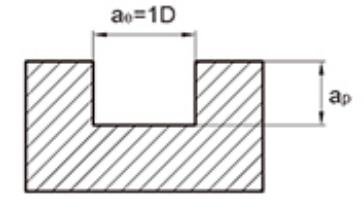

| أقصى عمق القطع | | | ||||||||||
| قطر الأداة | عمق القطع ا ف ب | | |||||||||
∅1| 0.15 د | | |||||||||||
∅3| 0.3D | | |||||||||||
1. الجدول أعلاه يوضح القيم القياسية لتصنيع الطحن الجانبي. عند قطع الأخاديد باستخدام الأداة، يجب أن تكون السرعة 50%~70% من الجدول أعلاه، ويجب أن يكون معدل التغذية 40%~60% كقيمة قياسية.
2. يرجى استخدام أدوات الآلات وحاملات الأدوات عالية الدقة.
3. الرجاء استخدام تبريد الهواء أو سائل القطع الذي من غير المرجح أن ينتج دخانًا.
4. يوصى باستخدام الطحن المتسلسل للطحن الجانبي.
عندما تكون صلابة أداة الآلة وتركيب قطعة العمل ضعيفة، قد يحدث اهتزاز وصوت غير طبيعي. في هذه الحالة، يجب تقليل السرعة ومعدل التغذية في الجدول أعلاه سنويًا.
6. قم بتقليل طول الأداة المتراكمة قدر الإمكان دون أي تدخل.
| سلسلة الأدوات | القطر | نصف القطر | شعاع الزاوية | طول الناي | الطول الفعال | الطول الكلي | شانك ضياء | |||
| د | ر | سي آر | قانون العمل | ل1 | L | د | ||||
| قواطع طحن الكربيد العالمية NNC | د0.1~D0.9 | 0 -0.005 | ر0.05~R2 | /-0.005 | سي آر0.05~CR0.5 | /-0.005 | 0 0.2 | 0 0.3 | 0 0.5 | h5 |
| د1.0~D4.0 | 0 -0.008 | 0 0.3 | 0 0.5 | |||||||
| د1.0~D3.5 | 0 -0.008 | ر0.5~R1.75 | /-0.005 | سي آر0.1~CR0.5 | /-0.005 | 0 0.3 | 0 0.5 | 0 0.5 | h6 | |
| د4.0~D11.0 | 0 -0.012 | ر2.0~R5.0 | /-0.008 | سي آر1.0~CR3.0 | /-0.008 | 0 0.5 | ||||
| د12.0~D20.0 | 0 -0.015 | ر6.0~R10.0 | /-0.01 | |||||||
تحتوي طاحونتان ذو رأس مسطح للفلوت مقارنة بـ 4 قواطع طحن فلوت، على مساحة أكبر لإخلاء الرقائق، ومناسبة لمعالجة المواد اللزجة أو المناسبات التي تتطلب إخلاء أفضل للرقائق.
تصميم الرأس المسطح، ذو القاعدة المسطحة، مناسب لمعالجة الأسطح المسطحة أو الخطوات ذات الزاوية اليمنى.
تتميز المطاحن ذات الرأس المسطح NNC-2T 2 بمجموعة واسعة من الأقطار، من 1 مم إلى 20 مم، وأطوال الحواف تتراوح من 3 مم إلى 45 مم، والتي يمكن دمجها بمرونة لتلبية متطلبات العمق والدقة المختلفة. هذه المواصفات العامة تجعلها مناسبة لكل من الآلات الدقيقة صغيرة الحجم والأجزاء الكبيرة التي تتطلب إزالة المواد بكفاءة. يمكن للمستخدمين اختيار مجموعة الطول الإجمالي وطول الحافة الأكثر ملاءمة بناءً على احتياجاتهم الخاصة من المعدات والعمليات.
يتميز تصميم الأداة بزاوية حلزونية تبلغ 35 درجة وهندسة نهاية مسطحة مزدوجة الحافة لضمان إخلاء الرقاقة بشكل سلس مع تعزيز الصلابة واستقرار القطع. يوفر الوجه المسطح المصمم خصيصًا تشطيبًا ممتازًا للسطح عند طحن الوجه ويوفر قوة قطع قوية عند الحز والطحن الجانبي. يساعد التكوين ذو الحافة المزدوجة المرتب بعناية على تقليل الاهتزاز من أجل عملية تصنيع أكثر استقرارًا.
تستخدم هذه السلسلة أحدث طلاء مركب من الكروم والألومنيوم وتخضع لعملية طحن دقيقة. يتميز أحدث طلاء مركب من الألومنيوم والكروم بمقاومة ممتازة للحرارة والتآكل، مما يمكنه إطالة عمر الأداة مع ضمان أداء القطع المتسق. يمكن للمعالجة السطحية المتقدمة أيضًا أن تقلل الاحتكاك بشكل كبير وتمنع بشكل فعال الحافة المتراكمة أثناء المعالجة عالية السرعة.
