6 مطاحن ذات رأس مسطح للفلوت

المواد المعالجة	الحديد الزهر الحديد الزهر العقدي		الكربون الصلب، سبائك الصلب ~750 نيوتن/مم²		الكربون الصلب، سبائك الصلب ~30HRC		الفولاذ المقسى مسبقًا، والفولاذ المروي والمقسى ~40HRC		الفولاذ المقاوم للصدأ		الفولاذ المقسى مسبقًا، والفولاذ المروي والمقسى ~50HRC
القطر (مم)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)
6	7000	890	7000	890	6400	820	5300	680	3700	160	4200	540
8	5200	890	5200	890	4800	820	4000	680	2800	160	3200	550
10	4200	860	4200	860	3800	800	3200	665	2200	160	2500	520
12	3500	860	3500	860	3200	800	2650	665	1850	160	2100	520
14	3000	810	3000	810	2700	750	2300	625	1600	150	1800	490
16	2600	810	2600	810	2400	750	2000	625	1400	150	1600	490
18	2300	800	2300	800	2100	740	1800	615	1250	125	1400	485
20	2050	800	2050	800	1900	740	1600	615	1100	125	1250	485
أقصى عمق القطع

1. الرجاء استخدام أدوات الآلات عالية الدقة وحاملي الأدوات.
2. يرجى استخدام سائل تبريد الهواء أو القطع الذي من غير المرجح أن ينتج دخانًا.
3. يوصى باستخدام الطحن المتسلسل للطحن الجانبي.
4. عندما تكون صلابة أداة الآلة وتركيب قطعة العمل ضعيفة، قد يحدث اهتزاز وصوت غير طبيعي. في هذه الحالة، يجب تقليل السرعة ومعدل التغذية في الجدول أعلاه سنويًا.
5. تقليل طول تعليق الأداة قدر الإمكان دون تداخل.

المواد المعالجة	الحديد الزهر الحديد الزهر العقدي		الكربون الصلب، سبائك الصلب ~750 نيوتن/مم²		الكربون الصلب، سبائك الصلب ~30HRC		الفولاذ المقسى مسبقًا، والفولاذ المروي والمقسى ~40HRC		الفولاذ المقاوم للصدأ		الفولاذ المقسى مسبقًا، والفولاذ المروي والمقسى ~50HRC
القطر (مم)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)
6	7000	890	7000	890	6400	820	5300	680	3700	160	4200	540
8	5200	890	5200	890	4800	820	4000	680	2800	160	3200	550
10	4200	860	4200	860	3800	800	3200	665	2200	160	2500	520
12	3500	860	3500	860	3200	800	2650	665	1850	160	2100	520
14	3000	810	3000	810	2700	750	2300	625	1600	150	1800	490
16	2600	810	2600	810	2400	750	2000	625	1400	150	1600	490
18	2300	800	2300	800	2100	740	1800	615	1250	125	1400	485
20	2050	800	2050	800	1900	740	1600	615	1100	125	1250	485
أقصى عمق القطع

1. الرجاء استخدام أدوات الآلات عالية الدقة وحاملي الأدوات.
2. يرجى استخدام سائل تبريد الهواء أو القطع الذي من غير المرجح أن ينتج دخانًا.
3. يوصى باستخدام الطحن المتسلسل للطحن الجانبي.
4. عندما تكون صلابة أداة الآلة وتركيب قطعة العمل ضعيفة، قد يحدث اهتزاز وصوت غير طبيعي. في هذه الحالة، يجب تقليل السرعة ومعدل التغذية في الجدول أعلاه سنويًا.
5. تقليل طول تعليق الأداة قدر الإمكان دون تداخل.

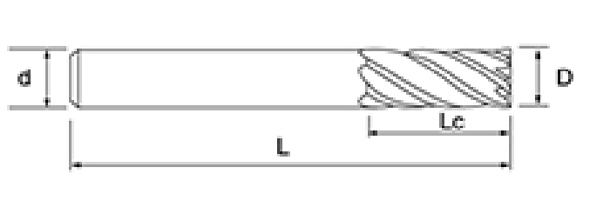

توفر قاطعة الطحن ذات الرأس المسطح NNC-6T 6 مجموعة متنوعة من المواصفات لتلبية احتياجات المعالجة المختلفة. يتراوح قطر الأداة من 6 مم إلى 20 مم، ويتراوح طول الأداة من 15 مم إلى 45 مم، ويتراوح الطول الإجمالي من 60 مم إلى 100 مم، وهو مناسب لمجموعة متنوعة من بيئات المعالجة. يمكن للمستخدمين الاختيار بمرونة وفقًا لظروف العمل المحددة، مثل NNC-6T-D6 المناسب للمعالجة الدقيقة، بينما NNC-6T-D20 مناسب لاحتياجات القطع الأكبر.

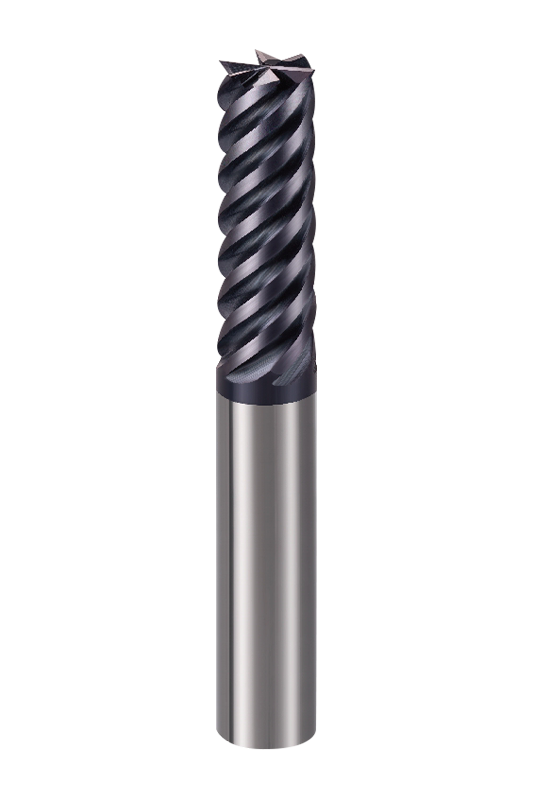

تستخدم قاطعة الطحن تصميمًا مكونًا من 6 مزامير، مما يساعد على تحسين كفاءة القطع وتحسين توزيع القوة للأداة، وبالتالي إطالة عمر الخدمة. لا يعمل التصميم الهيكلي للزاوية الحلزونية البالغة 45 درجة على تحسين أداء إزالة الرقاقة فحسب، بل يعمل أيضًا على تحسين ثبات القطع، بحيث يظل قادرًا على الحفاظ على تشطيب السطح الممتاز أثناء المعالجة عالية السرعة.

فيما يتعلق بالتكنولوجيا، فإن المطاحن الطرفية ذات الفلوت NNC-6T 6 مصنوعة من ركيزة عالية المتانة وغير قابلة للكسر (0.6 ميكرومتر)، ومجهزة بأحدث تكنولوجيا الطلاء المركب بالألمنيوم والكروم لتوفير مقاومة ممتازة للتآكل ومقاومة للحرارة، وتقليل مقاومة القطع بشكل فعال، وإطالة عمر الأداة.

يتم استخدام المطاحن ذات الرأس المسطح ذات 6 مزمار على نطاق واسع في معالجة المواد المختلفة، بما في ذلك الفولاذ الكربوني، وسبائك الفولاذ، والفولاذ المروي والمقسى، والفولاذ المقاوم للصدأ، وما إلى ذلك. ولا يزال بإمكانها الحفاظ على أداء معالجة جيد على الفولاذ المعالج بالحرارة مع HRC ≥45 وبعض المواد المقساة بمستوى HRC-55، ويمكنها أيضًا لعب أداء ممتاز في المعالجة الدقيقة لمواد النحاس وسبائك النحاس.
