4 مطاحن ذات رأس مسطح للفلوت

المواد المعالجة	الحديد الزهر الحديد الزهر العقدي		الكربون الصلب، سبائك الصلب ~750 نيوتن/مم²		الكربون الصلب، سبائك الصلب ~30HRC		الفولاذ المقسى مسبقًا، والفولاذ المروي والمقسى ~40HRC		الفولاذ المقاوم للصدأ		الفولاذ المقسى مسبقًا، والفولاذ المروي والمقسى ~50HRC
القطر (مم)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)	سرعة الدوران (دقيقة -1 )	سرعة التغذية (مم / دقيقة)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

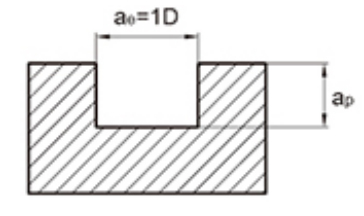

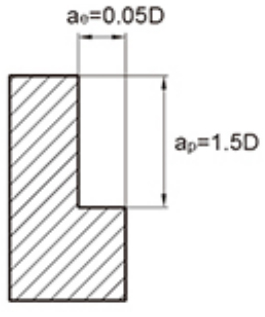

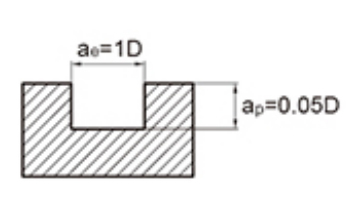

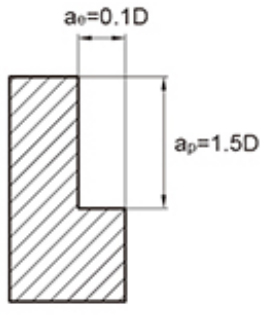

أقصى عمق القطع
									قطر الأداة	عمق القطع ا ف ب
									∅1	0.15 د
									∅3	0.3D

يوضح الجدول أعلاه القيم القياسية لتصنيع الطحن الجانبي. عند قطع الأخاديد باستخدام الأداة، يجب أن تكون السرعة 50%~70% من الجدول أعلاه، ويجب أن يكون معدل التغذية 40%~60% كقيمة قياسية.
2. يرجى استخدام أدوات الآلات وحاملات الأدوات عالية الدقة.
3. الرجاء استخدام تبريد الهواء أو سائل القطع الذي من غير المرجح أن ينتج دخانًا.
4. يوصى باستخدام الطحن المتسلسل للطحن الجانبي.
عندما تكون صلابة أداة الآلة وتركيب قطعة العمل ضعيفة، قد يحدث اهتزاز وصوت غير طبيعي. في هذه الحالة، يجب تقليل السرعة ومعدل التغذية في الجدول أعلاه سنويًا.
6. قم بتقليل طول الأداة المتراكمة قدر الإمكان دون أي تدخل.

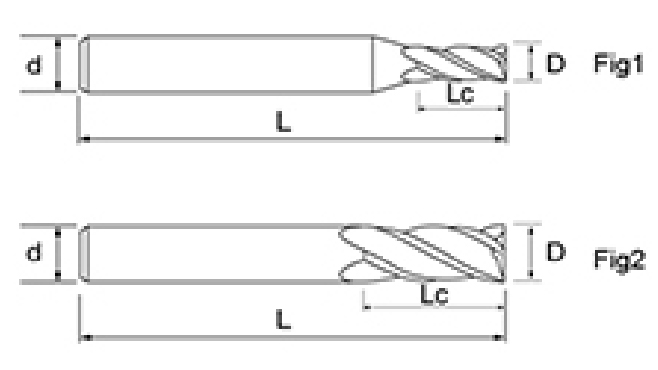

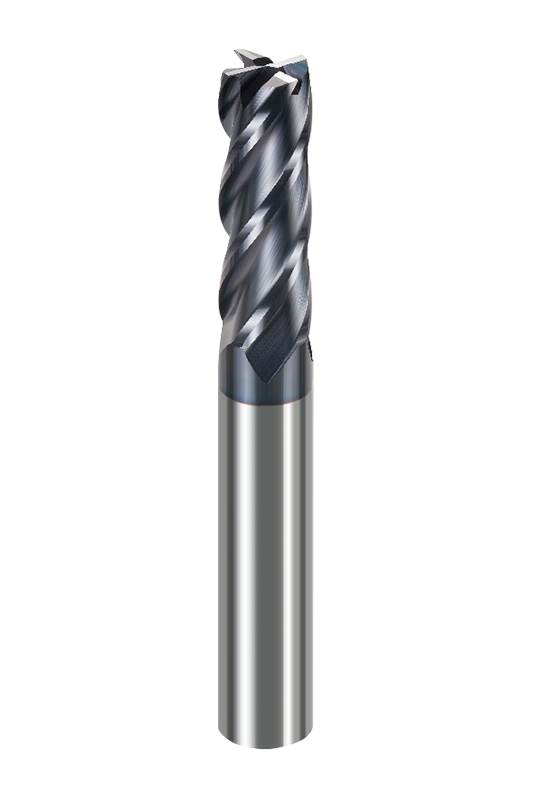

تتميز المطاحن ذات الرأس المسطح NNC-4T 4 Flute بمجموعة متنوعة من الأقطار من 1 مم إلى 20 مم، ويمكن مطابقتها بأطوال شفرات مختلفة وأطوال إجمالية، مما يساعد المعالجات على استخدامها بمرونة في سيناريوهات مختلفة مثل المساحات الضيقة أو أسطح القطع الكبيرة. من خلال الجمع بين الحلول ذات الأحجام المختلفة، يمكن تحقيق توازن جيد بين كفاءة المعالجة وتشطيب السطح، وهو مناسب لاحتياجات الإنتاج المتنوعة.

إنها تعتمد تصميمًا برأس مسطح بأربعة مزامير بزاوية حلزونية تبلغ 35 درجة. تم تحسين زاوية مشط الأداة والزاوية الخلفية بعناية لتقليل مقاومة القطع بشكل فعال. إنها تتمتع بنطاق أوسع من الأداء العام، والتوزيع الموحد لأحدث التقنيات، ويمكنها الحفاظ على اهتزاز أقل وإزالة أكثر سلاسة للرقائق أثناء القطع، مع ضمان أداء القطع المستقر أثناء المعالجة عالية السرعة.

فيما يتعلق بالتصنيع، تستخدم المطاحن ذات الرأس المسطح NNC-4T تقنية الطحن CNC عالية الدقة لضمان الحواف الحادة وتفاوتات الأبعاد التي يتم التحكم فيها بشكل صارم. يستخدم طلاء السطح أحدث طلاء مركب من الألومنيوم والكروم، والذي يتميز بصلابة ممتازة في درجات الحرارة العالية واستقرار الأكسدة، وبالتالي إطالة عمر الأداة وتحسين جودة السطح المعالج.

قاطعة الطحن هذه مناسبة لمعالجة مجموعة متنوعة من المواد مثل الفولاذ الكربوني، وسبائك الفولاذ، والفولاذ القالب، والفولاذ المقاوم للصدأ، والحديد الزهر، خاصة لقطع العمل ذات الصلابة التي لا تتجاوز 45HRC.
