• إن قاطع الطحن العالمي مناسب للمعالجة الحرارية لجميع سلاسل المواد الفولاذية. إنه ذو تصميم هيكل U-groove وهو مناسب لكل من التخشين والتشطيب.
• كما أنه مناسب لمعالجة المواد غير الفولاذية والألومنيوم. لديها مجموعة كاملة من المواصفات والموديلات ومجموعة واسعة من الاستخدامات.

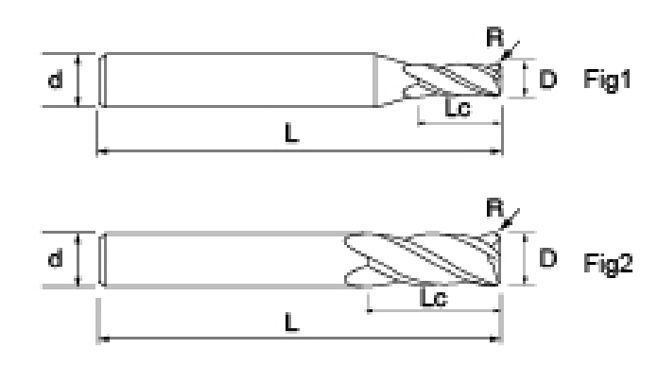

| لا. | القطر د | زاوية ر R | طول الناي قانون العمل | الطول الكلي ل | شانك ضياء د | عدد الشفرة ف |
| ننك-4R-D1-R0.2 | 1 | 0.2 | 3 | 50 | 4 | 4 |
| ننك-4R-D1-R0.2 | 1 | 0.2 | 3 | 50 | 6 | 4 |
| إن إن سي-4R-D1.5-R0.2 | 1.5 | 0.2 | 4 | 50 | 4 | 4 |
| إن إن سي-4R-D1.5-R0.2 | 1.5 | 0.2 | 4 | 50 | 6 | 4 |
| إن إن سي-4R-D2-R0.2 | 2 | 0.2 | 6 | 50 | 4 | 4 |
| إن إن سي-4R-D2-R0.2 | 2 | 0.2 | 6 | 50 | 6 | 4 |
| ننك-4R-D2-R0.5 | 2 | 0.5 | 6 | 50 | 4 | 4 |
| ننك-4R-D2-R0.5 | 2 | 0.5 | 6 | 50 | 6 | 4 |
| ننك-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 3 | 4 |
| ننك-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 4 | 4 |
| ننك-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 6 | 4 |
| ننك-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 3 | 4 |
| ننك-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 4 | 4 |
| ننك-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 6 | 4 |
| ننك-4R-D4-R0.2 | 4 | 0.2 | 10 | 50 | 4 | 4 |
| ننك-4R-D4-R0.2 | 4 | 0.2 | 10 | 75 | 4 | 4 |
| ننك-4R-D4-R0.2 | 4 | 0.2 | 10 | 100 | 4 | 4 |
| ننك-4R-D4-R0.2 | 4 | 0.2 | 10 | 50 | 6 | 4 |
| ننك-4R-D4-R0.5 | 4 | 0.5 | 10 | 50 | 4 | 4 |
| ننك-4R-D4-R0.5 | 4 | 0.5 | 10 | 75 | 4 | 4 |
| ننك-4R-D4-R0.5 | 4 | 0.5 | 10 | 100 | 4 | 4 |
| ننك-4R-D4-R0.5 | 4 | 0.5 | 10 | 50 | 6 | 4 |
| إن إن سي-4R-D4-R1 | 4 | 1 | 10 | 50 | 4 | 4 |
| إن إن سي-4R-D4-R1 | 4 | 1 | 10 | 75 | 4 | 4 |
| إن إن سي-4R-D4-R1 | 4 | 1 | 10 | 100 | 4 | 4 |
| إن إن سي-4R-D4-R1 | 4 | 1 | 10 | 50 | 6 | 4 |
| ننك-4R-D5-R0.5 | 5 | 0.5 | 13 | 50 | 5 | 4 |
| ننك-4R-D5-R0.5 | 5 | 0.5 | 13 | 50 | 6 | 4 |
| إن إن سي-4R-D5-R1 | 5 | 1 | 13 | 50 | 5 | 4 |
| إن إن سي-4R-D5-R1 | 5 | 1 | 13 | 50 | 6 | 4 |
| إن إن سي-4R-D6-R0.2 | 6 | 0.2 | 16 | 50 | 6 | 4 |
| إن إن سي-4R-D6-R0.2 | 6 | 0.2 | 16 | 75 | 6 | 4 |
| إن إن سي-4R-D6-R0.2 | 6 | 0.2 | 16 | 100 | 6 | 4 |
| إن إن سي-4R-D6-R0.5 | 6 | 0.5 | 16 | 50 | 6 | 4 |
| إن إن سي-4R-D6-R0.5 | 6 | 0.5 | 16 | 75 | 6 | 4 |
| إن إن سي-4R-D6-R0.5 | 6 | 0.5 | 16 | 100 | 6 | 4 |
| إن إن سي-4R-D6-R1 | 6 | 1 | 16 | 50 | 6 | 4 |
| ننك-4R-D8-R0.2 | 8 | 0.2 | 20 | 60 | 8 | 4 |
| ننك-4R-D8-R0.2 | 8 | 0.2 | 20 | 75 | 8 | 4 |
| ننك-4R-D8-R0.2 | 8 | 0.2 | 20 | 100 | 8 | 4 |
| ننك-4R-D8-R0.2 | 8 | 0.2 | 20 | 150 | 8 | 4 |
| ننك-4R-D8-R0.3 | 8 | 0.3 | 20 | 60 | 8 | 4 |
| إن إن سي-4R-D8-R0.5 | 8 | 0.5 | 20 | 60 | 8 | 4 |
| إن إن سي-4R-D8-R0.5 | 8 | 0.5 | 20 | 75 | 8 | 4 |
| إن إن سي-4R-D8-R0.5 | 8 | 0.5 | 20 | 100 | 8 | 4 |
| إن إن سي-4R-D8-R0.5 | 8 | 0.5 | 20 | 150 | 8 | 4 |
| إن إن سي-4R-D8-R1 | 8 | 1 | 20 | 60 | 8 | 4 |
| ننك-4R-D10-R0.2 | 10 | 0.2 | 25 | 75 | 10 | 4 |
| ننك-4R-D10-R0.2 | 10 | 0.2 | 25 | 100 | 10 | 4 |
| ننك-4R-D10-R0.3 | 10 | 0.3 | 25 | 75 | 10 | 4 |
| ننك-4R-D10-R0.5 | 10 | 0.5 | 25 | 75 | 10 | 4 |
| ننك-4R-D10-R0.5 | 10 | 0.5 | 25 | 100 | 10 | 4 |
| ننك-4R-D10-R0.5 | 10 | 0.5 | 25 | 150 | 10 | 4 |
| إن إن سي-4R-D10-R1 | 10 | 1 | 25 | 75 | 10 | 4 |
| إن إن سي-4R-D10-R1.5 | 10 | 1.5 | 25 | 75 | 10 | 4 |
| إن إن سي-4R-D10-R2 | 10 | 2 | 25 | 75 | 10 | 4 |
| إن إن سي-4R-D12-R0.5 | 12 | 0.5 | 30 | 75 | 12 | 4 |
| إن إن سي-4R-D12-R0.5 | 12 | 0.5 | 30 | 100 | 12 | 4 |
| إن إن سي-4R-D12-R0.5 | 12 | 0.5 | 30 | 150 | 12 | 4 |
| إن إن سي-4R-D12-R1 | 12 | 1 | 30 | 75 | 12 | 4 |
| إن إن سي-4R-D12-R2 | 12 | 2 | 30 | 75 | 12 | 4 |
| إن إن سي-4R-D12-R3 | 12 | 3 | 30 | 75 | 12 | 4 |
| إن إن سي-4R-D16-R0.5 | 16 | 0.5 | 45 | 100 | 16 | 4 |
| إن إن سي-4R-D16-R0.5 | 16 | 0.5 | 45 | 150 | 16 | 4 |
| إن إن سي-4R-D16-R1 | 16 | 1 | 45 | 100 | 16 | 4 |
| إن إن سي-4R-D16-R2 | 16 | 2 | 45 | 100 | 16 | 4 |
| إن إن سي-4R-D16-R3 | 16 | 3 | 45 | 100 | 16 | 4 |
| إن إن سي-4R-D20-R0.5 | 20 | 0.5 | 45 | 100 | 16 | 4 |
| إن إن سي-4R-D20-R0.5 | 20 | 0.5 | 45 | 150 | 16 | 4 |
| إن إن سي-4R-D20-R1 | 20 | 1 | 50 | 100 | 20 | 4 |
| إن إن سي-4R-D20-R2 | 20 | 2 | 50 | 100 | 20 | 4 |
| إن إن سي-4R-D20-R3 | 20 | 3 | 50 | 100 | 20 | 4 |
| المواد المعالجة | الحديد الزهر الحديد الزهر العقدي | الكربون الصلب، سبائك الصلب ~750 نيوتن/مم² | الكربون الصلب، سبائك الصلب ~30HRC | الفولاذ المقسى مسبقًا، والفولاذ المروي والمقسى ~40HRC | الفولاذ المقاوم للصدأ | الفولاذ المقسى مسبقًا، والفولاذ المروي والمقسى ~50HRC | ||||||
| القطر (مم) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) |
| 3 | 14000 | 820 | 14000 | 820 | 13000 | 755 | 10600 | 630 | 7500 | 145 | 8500 | 490 |
| 4 | 10800 | 840 | 10800 | 840 | 10000 | 770 | 8000 | 640 | 5500 | 145 | 6500 | 500 |
| 5 | 8200 | 880 | 8200 | 880 | 7600 | 810 | 6400 | 670 | 4500 | 145 | 5000 | 530 |
| 6 | 7000 | 900 | 7000 | 900 | 6400 | 830 | 5300 | 690 | 3700 | 160 | 4200 | 540 |
| 8 | 5200 | 890 | 5200 | 890 | 4800 | 815 | 4000 | 680 | 2800 | 160 | 3200 | 550 |
| 10 | 4200 | 880 | 4200 | 880 | 3800 | 810 | 3200 | 670 | 2200 | 160 | 2500 | 520 |
| 12 | 3500 | 880 | 3500 | 880 | 3200 | 810 | 2650 | 670 | 1850 | 160 | 2100 | 520 |
| 16 | 2600 | 680 | 2600 | 680 | 2400 | 630 | 2000 | 525 | 1400 | 120 | 1600 | 490 |

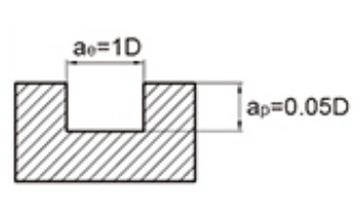

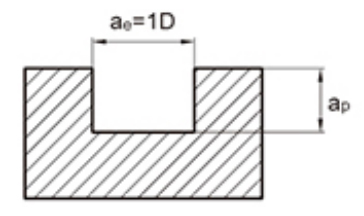

| أقصى عمق القطع |  |  | ||||||||||
 | قطر الأداة | عمق القطع ا ف ب |  | |||||||||
∅1| 0.15 د | | |||||||||||
∅3| 0.3D | | |||||||||||

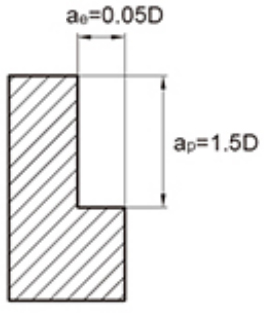

1. الجدول أعلاه يوضح القيم القياسية لتصنيع الطحن الجانبي. عند قطع الأخاديد باستخدام الأداة، يجب أن تكون السرعة 50%~70% من الجدول أعلاه، ويجب أن يكون معدل التغذية 40%~60% كقيمة قياسية.
2. يرجى استخدام أدوات الآلات وحاملات الأدوات عالية الدقة.
3. الرجاء استخدام تبريد الهواء أو سائل القطع الذي من غير المرجح أن ينتج دخانًا.
4. يوصى باستخدام الطحن المتسلسل للطحن الجانبي.
عندما تكون صلابة أداة الآلة وتركيب قطعة العمل ضعيفة، قد يحدث اهتزاز وصوت غير طبيعي. في هذه الحالة، يجب تقليل السرعة ومعدل التغذية في الجدول أعلاه سنويًا.
6. قم بتقليل طول الأداة المتراكمة قدر الإمكان دون أي تدخل.
| سلسلة الأدوات | القطر | نصف القطر | شعاع الزاوية | طول الناي | الطول الفعال | الطول الكلي | شانك ضياء | |||
| د | ر | سي آر | قانون العمل | ل1 | L | د | ||||
| قواطع طحن الكربيد العالمية NNC | د0.1~D0.9 | 0 -0.005 | ر0.05~R2 | /-0.005 | سي آر0.05~CR0.5 | /-0.005 | 0 0.2 | 0 0.3 | 0 0.5 | h5 |
| د1.0~D4.0 | 0 -0.008 | 0 0.3 | 0 0.5 | |||||||
| د1.0~D3.5 | 0 -0.008 | ر0.5~R1.75 | /-0.005 | سي آر0.1~CR0.5 | /-0.005 | 0 0.3 | 0 0.5 | 0 0.5 | h6 | |
| د4.0~D11.0 | 0 -0.012 | ر2.0~R5.0 | /-0.008 | سي آر1.0~CR3.0 | /-0.008 | 0 0.5 | ||||
| د12.0~D20.0 | 0 -0.015 | ر6.0~R10.0 | /-0.01 | |||||||

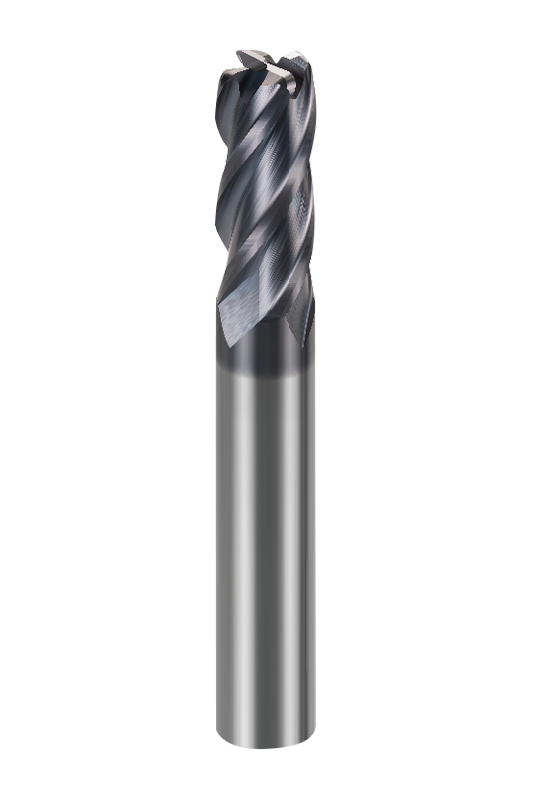

إن قاطعة الطحن ذات المقدمة المستديرة ذات الأربع مزامير NNC-4R متوفرة في مجموعة متنوعة من الأحجام، والتي تغطي أقطار الأدوات المختلفة، وأطوال الشفرات، ونطاقات الزوايا R، ويمكن مطابقتها بمرونة مع نماذج فرعية مختلفة لتلبية احتياجات المعالجة المتنوعة. يمكن لكل نموذج فرعي أن يؤدي أداءً مستقرًا في مناسبات مختلفة بدءًا من التشطيب وحتى التخشين، مما يجعل عملية المعالجة أكثر استهدافًا وكفاءة.
إنها تتبنى شكل شفرة أنف مستديرة مصممة خصيصًا لتقليل اهتزاز القطع بشكل فعال وتحسين تشطيب السطح المُجهز. لا يعمل هيكل الفلوت الأربعة على تحسين قدرة الأداة على إزالة الرقاقة فحسب، بل يعزز أيضًا صلابة الشفرة، مما يوفر دعمًا أكثر موثوقية للقطع المستمر عالي السرعة.
من خلال الجمع بين الطحن عالي الدقة وتكنولوجيا الطلاء المتقدمة، فإن المطاحن الطرفية ذات الأنف المستديرة NNC-4R 4 تتمتع بأداء متميز في مقاومة التآكل ومقاومة الحرارة. يمكن لعملية التصنيع الدقيقة أن تقلل من خطأ حجم الأداة، كما أن الطلاء يمنع بشكل فعال الاحتكاك وحرارة القطع، بحيث يمكن إطالة عمر الأداة ويمكن تحقيق التشغيل المستقر في ظل معلمات قطع أعلى.
إن قاطعة الطحن الدائرية هذه مناسبة لمعالجة مجموعة متنوعة من المواد الشائعة، مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ، فولاذ القالب وسبائك النحاس، ويمكنها التعامل مع قطع العمل ذات الصلابة العالية إلى حد معين. بالنسبة لتطبيقات التصنيع الدقيقة التي تتطلب جودة سطحية عالية، يمكن لـ NNC-4R أيضًا توفير تشطيب ممتاز للمنتج النهائي.
تأسيس المؤسسة
الموظفون
تقع شركة Changzhou Maton Tools Co.,Ltd. في منطقة دلتا نهر اليانغتسي المتقدمة اقتصاديًا. يقع المصنع في منطقة تطوير التكنولوجيا الفائقة بشيشياشو، وهي مدينة أدوات مشهورة في الصين. نحن 4 طواحين نهاية مستديرة للأنف مصنعون.
تعتمد Magotantools نظام الجودة ISO9001 كمعيار، وبتوجيه من فلسفة العمل «صفر عيوب في المنتجات» و«صفر مسافة في الخدمة»، وبالاستناد إلى روح «النزاهة» و«الوحدة» و«التطوير»، وتتبع أسلوب إدارة عادل ومنصف. يعتمد إنتاج المنتجات على مراكز طحن وتشغيل CNC بخمسة محاور وستة محاور من ألمانيا وسويسرا واليابان وغيرها، ومجهزة بمعدات اختبار عالية الدقة من ألمانيا واليابان والصين، لتلبية احتياجات الإنتاج بجودة وكمية عاليتين.
تطوّر الشركة باستمرار أدوات CNC عالية الأداء، وقد حصلت على العديد من الجوائز الوطنية. احترافية 4 طواحين نهاية مستديرة للأنف شركة. أكثر من 10 براءات اختراع، وتُستخدم منتجات الشركة بشكل أساسي في صناعة الدفاع، وصناعة الطيران والفضاء، وصناعة السيارات، والمنتجات الإلكترونية، والقوالب وغيرها من المجالات.
تحظى منتجات الشركة المختلفة باعتراف وتفضيل الشركات المحلية المعروفة. وبفضل التكنولوجيا اللامحدودة والإبداع اللامحدود والسعي نحو التميز، ستكتب أدوات Magotan ازدهار المستقبل وأحلامه بثقة أكبر وجودة عالية.
سنرد عليك خلال 12 ساعة بعد استلام الاستفسار في أيام العمل.
نحن مصنعون، ننتج ونبيع بأنفسنا.
ننتج بشكل أساسي قواطع تفريز من فولاذ التنغستن، ولقم حفر، وأدوات سبائك صلبة أخرى. احترافية 4 طواحين نهاية مستديرة للأنف مصنعون.
تغطي منتجاتنا تقريبًا كامل صناعة القوالب، وصناعة الدفاع، وصناعة الطيران والفضاء، وصناعة السيارات، والمنتجات الإلكترونية وغيرها من المجالات.
نعم، تركيزنا الرئيسي على المنتجات المخصصة. نقوم بتطوير وإنتاج المنتجات بناءً على الرسومات أو العينات التي يقدمها العملاء. مخصص 4 طواحين نهاية مستديرة للأنف.
لدينا أكثر من 30 وحدة من WALTER من ألمانيا، وMakino من اليابان، وROLLMATIC من سويسرا، وTTB من سويسرا، بقيمة إنتاج سنوية تبلغ 80 مليون يوان صيني. نحن 4 طواحين نهاية مستديرة للأنف شركة
أولًا، نقوم بإجراء فحوصات مقابلة بعد كل عملية. وبالنسبة للمنتج النهائي، نجري فحصًا كاملاً بنسبة 100% وفقًا لمتطلبات العملاء والمعايير الدولية؛
ثم لدينا معدات اختبار متقدمة وكاملة من أعلى المستويات في الصناعة، مثل أجهزة التحليل الطيفي والمجاهر المعدنية وغيرها، مما يضمن استقرار واتساق أدوات القطع، وفي الوقت نفسه يلبّي متطلبات العملاء لاختبارات الدقة العالية.
عند تقديم عرض السعر، سنؤكد معك طريقة المعاملة مثل FOB أو CIF أو CNF أو خيارات أخرى. عند الإنتاج بكميات كبيرة، نقوم عادةً بتحصيل دفعة مقدمة بنسبة 30%، ثم يتم سداد الرصيد المتبقي عند تقديم بوليصة الشحن. نستخدم في الغالب التحويل البنكي T/T كطريقة للدفع، كما نقبل أيضًا الاعتماد المستندي L/C.
نحن 4 طواحين نهاية مستديرة للأنف مصنعون في الصين. تمتد بصماتنا في جميع أنحاء العالم، ونقدّم منتجات وخدمات عالية الجودة للعملاء من مختلف أنحاء العالم.
