• تعمل تقنية الطحن المتقدمة على تحقيق دقة عالية للغاية في قطر الشفرة وقطر الساق، مما يجعلها مناسبة لمعالجة القوالب الدقيقة والأجزاء.
• يتم استخدام طلاء عالي المقاومة للتآكل. يضمن الهيكل الانتقالي القوسي مقاومة عالية للكسر ويتيح قطع الفولاذ المتصلب على المدى الطويل.

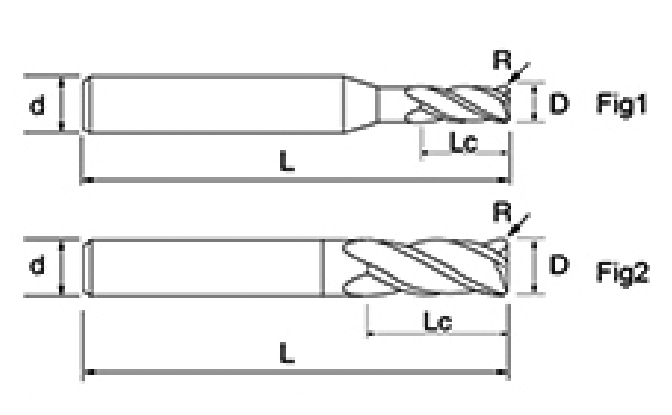

| لا. | القطر د | زاوية ر R | طول الناي قانون العمل | الطول الكلي ل | شانك ضياء د | عدد الشفرة ف |
| ننش-4R-D1-L3 | 1 | 0.1 | 3 | 50 | 4 | 4 |
| ننش-4R-D1-L3 | 1 | 0.2 | 3 | 50 | 4 | 4 |
| ننش-4R-D1.5-L4.5 | 1.5 | 0.2 | 4 | 50 | 4 | 4 |
| ننش-4R-D1.5-L4.5 | 1.5 | 0.2 | 4 | 60 | 6 | 4 |
| ننش-4R-D2-L6 | 2 | 0.2 | 6 | 50 | 4 | 4 |
| ننش-4R-D2-L6 | 2 | 0.2 | 6 | 50 | 6 | 4 |
| ننش-4R-D2-L6 | 2 | 0.3 | 6 | 50 | 4 | 4 |
| ننش-4R-D2-L6 | 2 | 0.3 | 6 | 50 | 6 | 4 |
| ننش-4R-D2-L6 | 2 | 0.5 | 6 | 50 | 4 | 4 |
| ننش-4R-D2-L6 | 2 | 0.5 | 6 | 50 | 6 | 4 |
| ننش-4R-D3-L9 | 3 | 0.2 | 8 | 50 | 4 | 4 |
| ننش-4R-D3-L9 | 3 | 0.2 | 8 | 50 | 6 | 4 |
| ننش-4R-D3-L9 | 3 | 0.3 | 8 | 50 | 4 | 4 |
| ننش-4R-D3-L9 | 3 | 0.3 | 8 | 50 | 6 | 4 |
| ننش-4R-D3-L9 | 3 | 0.5 | 8 | 50 | 4 | 4 |
| ننش-4R-D3-L9 | 3 | 0.5 | 8 | 50 | 6 | 4 |
| ننش-4R-D4-L12 | 4 | 0.2 | 8 | 50 | 4 | 4 |
| ننش-4R-D4-L12 | 4 | 0.2 | 8 | 50 | 6 | 4 |
| ننش-4R-D4-L12 | 4 | 0.3 | 8 | 50 | 4 | 4 |
| ننش-4R-D4-L12 | 4 | 0.3 | 8 | 50 | 6 | 4 |
| ننش-4R-D4-L12 | 4 | 0.5 | 8 | 50 | 4 | 4 |
| ننش-4R-D4-L12 | 4 | 0.5 | 8 | 50 | 6 | 4 |
| ننش-4R-D5-L15 | 5 | 0.5 | 10 | 50 | 6 | 4 |
| ننش-4R-D5-L15 | 5 | 1 | 10 | 50 | 6 | 4 |
| ننش-4R-D6-L20 | 6 | 0.2 | 12 | 50 | 6 | 4 |
| ننش-4R-D6-L20 | 6 | 0.5 | 12 | 50 | 6 | 4 |
| ننش-4R-D6-L20 | 6 | 1 | 12 | 50 | 6 | 4 |
| ننش-4R-D8-L24 | 8 | 0.2 | 16 | 60 | 8 | 4 |
| ننش-4R-D8-L24 | 8 | 0.5 | 16 | 60 | 8 | 4 |
| ننش-4R-D8-L24 | 8 | 1 | 16 | 60 | 8 | 4 |
| ننش-4R-D10-L30 | 10 | 0.2 | 20 | 75 | 10 | 4 |
| ننش-4R-D10-L30 | 10 | 0.5 | 20 | 75 | 10 | 4 |
| ننش-4R-D10-L30 | 10 | 1 | 20 | 75 | 10 | 4 |
| ننش-4R-D12-L36 | 12 | 0.5 | 24 | 75 | 12 | 4 |
| ننش-4R-D12-L36 | 12 | 1 | 24 | 75 | 12 | 4 |
| المواد المعالجة | الفولاذ المتصلب مسبقًا 40 ~ 50HRC | تصلب الصلب 50 ~ 60HRC | تصلب الصلب 60 ~ 68HRC | |||
| سرعة القطع | 300 م/دقيقة | 150 م/دقيقة | 100 م/دقيقة | |||
| القطر (مم) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) |
| 3 | 32000 | 1225 | 16000 | 610 | 11000 | 420 |
| 4 | 24000 | 1500 | 12000 | 745 | 8000 | 500 |
| 5 | 19000 | 1630 | 9500 | 815 | 6400 | 550 |
| 6 | 16000 | 1850 | 8000 | 925 | 5300 | 610 |
| 8 | 12000 | 1850 | 6000 | 925 | 4000 | 610 |
| 10 | 9600 | 1850 | 4800 | 925 | 3200 | 610 |
| 12 | 8000 | 1920 | 4000 | 960 | 2700 | 648 |
| 16 | 6000 | 1440 | 3000 | 720 | 2000 | 480 |
| أقصى عمق القطع |  |  |  | |||
1. يرجى استخدام معدات وتركيبات عالية الدقة والصلابة.
2. عندما تكون صلابة أداة الآلة وتركيب قطعة العمل ضعيفة، قد يحدث اهتزاز وصوت غير طبيعي. في هذه الحالة، يجب تقليل السرعة ومعدل التغذية في الجدول أعلاه سنويًا.
3. يرجى استخدام تبريد الهواء أو MQL (الحد الأدنى من تبريد رذاذ الزيت).
4. يوصى باستخدام الطحن المتسلسل للطحن الجانبي.
5. تقليل طول تعليق الأداة قدر الإمكان دون تداخل.
| سلسلة الأدوات | القطر | نصف القطر | شعاع الزاوية | طول الناي | الطول الفعال | الطول الكلي | شانك ضياء | |||
| د | ر | سي آر | قانون العمل | ل1 | L | د | ||||
| مطاحن نهاية كربيد فائقة الصلابة وعالية الدقة من NNCH | د0.1~D0.9 | 0 -0.005 | ر0.05~R2 | /-0.005 | سي آر0.05~CR0.5 | /-0.005 | 0 0.3 | 0 0.3 | 0.5 -0.5 | h5 |
| د1~D3.5 | 0 -0.005 | |||||||||
| د4~D10 | -0.003 -0.015 | ر3~R5 | /-0.005 | سي آر1.0~CR3.0 | /-0.008 | 0 0.5 | 0 0.5 | |||
| د12~D20 | -0.003 -0.018 | ر6~R10 | /-0.008 | |||||||

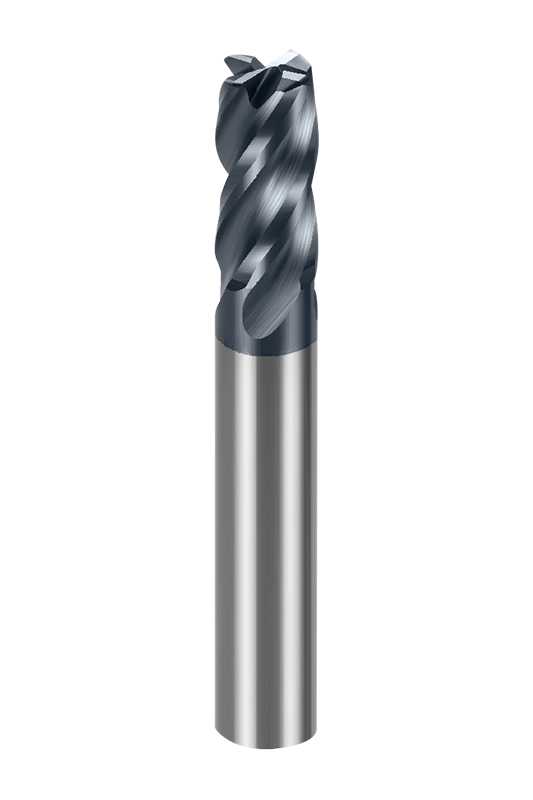

توفر المطاحن الطرفية الدائرية ذات 4 فلوت عالية الدقة NNCH-4R نطاقًا واسعًا من المواصفات، تغطي مجموعة متنوعة من أقطار الأدوات وأطوال الشفرات وتكوينات نصف قطر الشرائح، والتي يمكن تكييفها بمرونة مع متطلبات المعالجة المختلفة. سواء أكان الأمر يتعلق بالمعالجة الدقيقة أو الإزالة الفعالة للمواد، يمكنك دمج واختيار أفضل الحلول بحرية وفقًا لسيناريو التطبيق المحدد.
تعتمد هذه السلسلة من قواطع الطحن تصميمًا بزاوية حلزونية تبلغ 45 درجة، بالإضافة إلى شكل شفرة الأنف الدائرية، مما يقلل بشكل فعال من اهتزاز القطع ويحسن تشطيب السطح. إن شفرة الأنف المستديرة مناسبة بشكل خاص لشبه التشطيب والتشطيب، والتي لا توفر قوة ممتازة للأداة فحسب، بل تضمن أيضًا أداء قطع جيد، خاصة للأسطح المنحنية المعقدة ومعالجة القالب عالية الدقة.
تستخدم قاطعة الطحن مادة كربيد متناهية الصغر مع تكنولوجيا طلاء MT المتقدمة، والتي تتميز بمقاومة عالية للغاية للتآكل ومقاومة للحرارة. يمكن أن تصل صلابة مادة الأداة إلى HRC≥65، مما يضمن الاستقرار والمتانة في معالجة المواد عالية الصلابة. وفي الوقت نفسه، تضمن عملية الطحن الدقيقة حدة حافة القطع، مما يجعل عملية المعالجة أكثر سلاسة وتقليل مقاومة القطع وتراكم الحرارة.
إن المطاحن الطرفية المستديرة ذات 4 فلوت عالية الدقة NNCH-4R مناسبة لمجموعة واسعة من معالجة المواد، بما في ذلك الفولاذ منخفض الكربون، وسبائك الفولاذ، والفولاذ المتصلب مسبقًا، والفولاذ المعالج بالحرارة (حتى HRC65)، وما إلى ذلك. إنها تؤدي أداءً جيدًا بشكل خاص في المعالجة عالية الدقة للمواد عالية الصلابة، ويمكنها تحسين جودة المعالجة بشكل فعال وإطالة عمر الأداة.
