• ركيزة عالية المتانة ممزوجة بطبقة خارجية عالية الأداء، مناسبة بشكل خاص لمعالجة الفولاذ المتصلب مسبقًا.
• تصميم متطور ذو زاوية موجبة يقلل من مقاومة الرقاقة ويضفي مظهرًا أفضل.
| لا. | القطر د | زاوية ر R | طول الناي قانون العمل | الطول الكلي ل | شانك ضياء د | عدد الشفرة ف |
| NNH-2B-D1 | 1 | 0.5 | 2 | 50 | 4 | 2 |
| NNH-2B-D1 | 1 | 0.5 | 2 | 50 | 6 | 2 |
| NNH-2B-D1.5 | 1.5 | 0.75 | 3 | 50 | 4 | 2 |
| NNH-2B-D1.5 | 1.5 | 0.75 | 3 | 50 | 6 | 2 |
| NNH-2B-D2 | 2 | 1 | 4 | 50 | 4 | 2 |
| NNH-2B-D2 | 2 | 1 | 4 | 50 | 6 | 2 |
| NNH-2B-D2.5 | 2.5 | 1.25 | 5 | 50 | 4 | 2 |
| NNH-2B-D2.5 | 2.5 | 1.25 | 5 | 50 | 6 | 2 |
| NNH-2B-D3 | 3 | 1.5 | 6 | 50 | 3 | 2 |
| NNH-2B-D3 | 3 | 1.5 | 6 | 50 | 4 | 2 |
| NNH-2B-D3 | 3 | 1.5 | 6 | 50 | 6 | 2 |
| NNH-2B-D3.5 | 3.5 | 1.75 | 8 | 50 | 4 | 2 |
| NNH-2B-D3.5 | 3.5 | 1.75 | 8 | 50 | 6 | 2 |
| NNH-2B-D4 | 4 | 2 | 8 | 50 | 4 | 2 |
| NNH-2B-D4 | 4 | 2 | 8 | 50 | 6 | 2 |
| NNH-2B-D4 | 4 | 2 | 8 | 75 | 4 | 2 |
| NNH-2B-D4 | 4 | 2 | 8 | 100 | 4 | 2 |
| NNH-2B-D5 | 5 | 2.5 | 9 | 50 | 5 | 2 |
| NNH-2B-D5 | 5 | 2.5 | 9 | 50 | 6 | 2 |
| NNH-2B-D6 | 6 | 3 | 9 | 50 | 6 | 2 |
| NNH-2B-D6 | 6 | 3 | 9 | 75 | 6 | 2 |
| NNH-2B-D6 | 6 | 3 | 9 | 100 | 6 | 2 |
| NNH-2B-D8 | 8 | 4 | 12 | 60 | 8 | 2 |
| NNH-2B-D8 | 8 | 4 | 12 | 75 | 8 | 2 |
| NNH-2B-D8 | 8 | 4 | 12 | 100 | 8 | 2 |
| NNH-2B-D10 | 10 | 5 | 15 | 75 | 10 | 2 |
| NNH-2B-D10 | 10 | 5 | 15 | 100 | 10 | 2 |
| NNH-2B-D12 | 12 | 6 | 18 | 75 | 12 | 2 |
| NNH-2B-D12 | 12 | 6 | 18 | 100 | 12 | 2 |
| NNH-2B-D16 | 16 | 8 | 25 | 100 | 16 | 2 |
| NNH-2B-D20 | 20 | 10 | 30 | 100 | 20 | 2 |
| المواد المعالجة | الفولاذ المتصلب مسبقًا 40 ~ 50HRC | تصلب الصلب 50 ~ 60HRC | تصلب الصلب 60 ~ 68HRC | |||||||||
| نصف قطر رأس الكرة (مم) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | أ ص (مم) | أ ه (مم) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | أ ص (مم) | أ ه (مم) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | أ ص (مم) | أ ه (مم) |
| R0.5 | 40000 | 1900 | 0.01 | 0.05 | 36000 | 1500 | 0.01 | 0.05 | 32000 | 1400 | 0.01 | 0.05 |
| R1.0 | 33000 | 3100 | 0.02 | 0.075 | 26000 | 2100 | 0.02 | 0.075 | 24000 | 2000 | 0.02 | 0.075 |
| R1.5 | 29000 | 4100 | 0.03 | 0.1 | 23000 | 2900 | 0.03 | 0.1 | 21000 | 2600 | 0.03 | 0.1 |
| R2.0 | 22000 | 3900 | 0.04 | 0.15 | 17000 | 2500 | 0.04 | 0.15 | 15500 | 2100 | 0.04 | 0.15 |
| R2.5 | 17500 | 3500 | 0.05 | 0.15 | 13500 | 2200 | 0.05 | 0.15 | 13000 | 2000 | 0.05 | 0.15 |
| R3.0 | 15000 | 3100 | 0.06 | 0.2 | 11500 | 1700 | 0.06 | 0.2 | 10500 | 1500 | 0.06 | 0.2 |
| R4.0 | 11000 | 2500 | 0.08 | 0.25 | 8600 | 1600 | 0.08 | 0.25 | 8000 | 1400 | 0.08 | 0.25 |
| R5.0 | 9000 | 2000 | 0.1 | 0.3 | 7000 | 1400 | 0.1 | 0.3 | 6000 | 1200 | 0.1 | 0.3 |
| R6.0 | 7500 | 1800 | 0.1 | 0.35 | 5700 | 1300 | 0.1 | 0.35 | 5300 | 1200 | 0.1 | 0.35 |
| R8.0 | 5500 | 1800 | 0.1 | 0.4 | 4300 | 1300 | 0.1 | 0.4 | 4000 | 1200 | 0.1 | 0.4 |
| 10.0 ريال | 4500 | 1800 | 0.1 | 0.5 | 3500 | 1300 | 0.1 | 0.5 | 3200 | 1200 | 0.1 | 0.5 |
| أقصى عمق القطع |  | |||||||||||
1. يرجى استخدام معدات وتركيبات عالية الدقة والصلابة.
2. عندما تكون صلابة أداة الآلة وتركيب قطعة العمل ضعيفة، قد يحدث اهتزاز وصوت غير طبيعي. في هذه الحالة، يجب تقليل السرعة ومعدل التغذية في الجدول أعلاه سنويًا.
3. يرجى استخدام تبريد الهواء أو MQL (الحد الأدنى من تبريد رذاذ الزيت).
4. يوصى باستخدام الطحن المتسلسل للطحن الجانبي.
5. تقليل طول تعليق الأداة قدر الإمكان دون تداخل.
| سلسلة الأدوات | القطر | نصف القطر | شعاع الزاوية | طول الناي | الطول الفعال | الطول الكلي | شانك ضياء | |||
| د | ر | سي آر | قانون العمل | ل1 | L | د | ||||
| NNH مطاحن نهاية كربيد عالية السرعة وعالية الصلابة | د0.1~D0.9 | 0 -0.005 | ر0.05~R2 | / -0.005 | سي آر0.05~CR0.5 | / -0.005 | 0 0.3 | 0 0.3 | 0.5 -0.5 | h5 |
| د1~D3.5 | 0 -0.005 | |||||||||
| د4~D10 | -0.003 -0.015 | ر3~R5 | / -0.005 | سي آر1.0~CR3.0 | /-0.008 | 0 0.5 | 0 0.5 | |||
| د12~D20 | -0.003 -0.018 | ر6~R10 | /-0.008 | |||||||

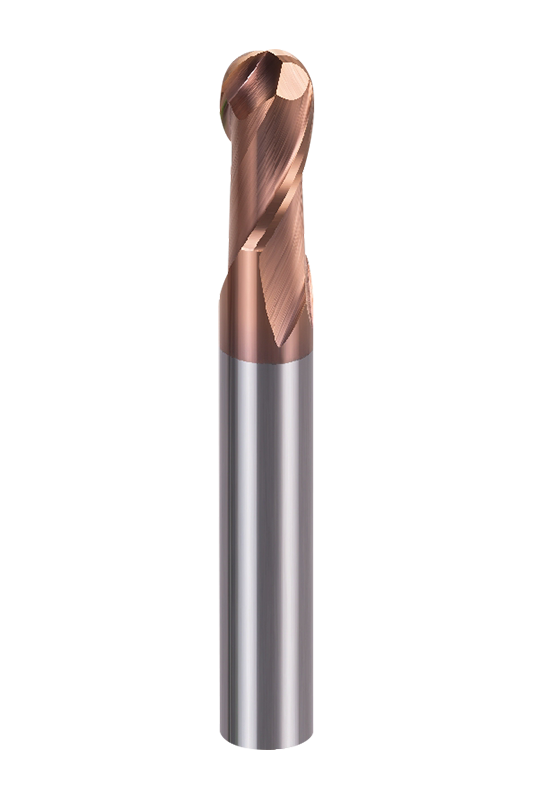

سلسلة المطاحن الطرفية ذات الأنف الكروي ذات الأداء العالي NNH-2B متوفرة في مجموعة متنوعة من المواصفات، التي تتراوح من 1 مم إلى 20 مم في القطر. تتيح هذه المرونة للمستخدمين اختيار الأداة الأكثر ملاءمة لمتطلبات التشغيل الخاصة بهم، سواء للنقش الدقيق أو الطحن العميق. تم تحسين كل متغير بعناية مع طول الناي وأبعاده الإجمالية لضمان الدقة والكفاءة في مجموعة متنوعة من التطبيقات.
تم تصميم هذه المطحنة النهائية بهندسة أنف كروية، مما يوفر انتقالًا أكثر سلاسة في تصنيع الأسطح ثلاثية الأبعاد مقارنةً بقواطع الطحن المسطحة. يساعد هذا الشكل على تقليل مقاومة القطع وتحسين ثبات الأداة. تعمل الزاوية الحلزونية البالغة 30 درجة على تحسين إخلاء الرقاقة مع تقليل الاهتزاز، مما يضمن أداء تشغيل مستقرًا. بالإضافة إلى ذلك، يسمح الهيكل ذو الفلوتين بإزالة أفضل للرقائق في المعالجة عالية السرعة، مما يجعله مثاليًا لإزالة المواد بكفاءة.
يستخدم هذا المنتج تقنية طلاء AlTiSiN المتقدمة، مقترنة بركيزة ذات جزيئات دقيقة للغاية (0.4 ميكرومتر). يؤدي هذا إلى تحسين مقاومة التآكل والحرارة بشكل كبير، مما يسمح للأداة بالحفاظ على الأداء حتى في تطبيقات الآلات عالية الصلابة. المطاحن الطرفية NNH-2B مصنوعة من كربيد عالي الصلابة وتم طحنها بدقة للحصول على حواف قطع حادة، مما يقلل من قوى القطع ويحسن دقة المعالجة.
سلسلة NNH-2B مناسبة لمجموعة واسعة من المواد وتعمل بشكل جيد في التطبيقات عالية السرعة والصلابة. إنه يعمل بشكل جيد للغاية في تصنيع الفولاذ المقسى، وفولاذ الأدوات، والفولاذ المقاوم للصدأ حتى 55HRC. بالإضافة إلى ذلك، فهو فعال جدًا أيضًا في المعالجة الدقيقة للمعادن غير الحديدية مثل سبائك النحاس.
