• تصنيع الركائز عالية الصلابة والمتانة، وتصميم خاص للزاوية السلبية، ومعالجة المواد قبل وبعد المعالجة الحرارية، وهو عالمي لكل من المواد الناعمة والصلبة.
• يمكن استخدامه لمعالجة CNC في ظل ظروف السرعة العالية، ورذاذ الزيت، وتبريد الماء، وتبريد الزيت وبيئات التبريد الأخرى.

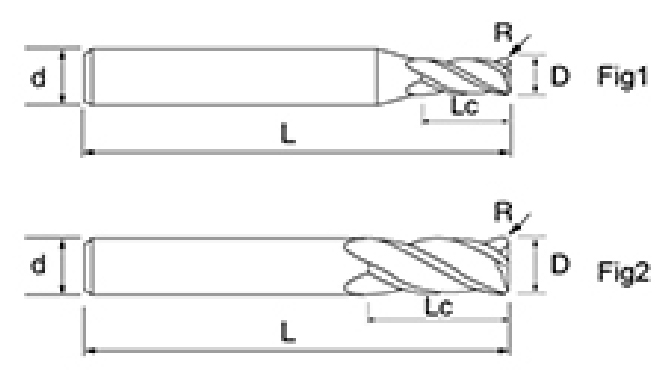

| لا. | القطر د | زاوية ر R | طول الناي قانون العمل | الطول الكلي ل | شانك ضياء د | عدد الشفرة ف |
| NNH-4R-D1-R0.2 | 1 | 0.2 | 3 | 50 | 4 | 4 |
| NNH-4R-D1-R0.2 | 1 | 0.2 | 3 | 50 | 6 | 4 |
| NNH-4R-D1.5-R0.2 | 1.5 | 0.2 | 4 | 50 | 4 | 4 |
| NNH-4R-D1.5-R0.2 | 1.5 | 0.2 | 4 | 50 | 6 | 4 |
| NNH-4R-D2-R0.2 | 2 | 0.2 | 6 | 50 | 4 | 4 |
| NNH-4R-D2-R0.2 | 2 | 0.2 | 6 | 50 | 6 | 4 |
| NNH-4R-D2-R0.5 | 2 | 0.5 | 6 | 50 | 4 | 4 |
| NNH-4R-D2-R0.5 | 2 | 0.5 | 6 | 50 | 6 | 4 |
| NNH-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 3 | 4 |
| NNH-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 4 | 4 |
| NNH-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 6 | 4 |
| نه-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 3 | 4 |
| نه-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 4 | 4 |
| نه-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 6 | 4 |
| نه-4R-D4-R0.2 | 4 | 0.2 | 8 | 50 | 4 | 4 |
| نه-4R-D4-R0.2 | 4 | 0.2 | 8 | 75 | 4 | 4 |
| نه-4R-D4-R0.2 | 4 | 0.2 | 8 | 50 | 6 | 4 |
| نه-4R-D4-R0.5 | 4 | 0.5 | 8 | 50 | 4 | 4 |
| نه-4R-D4-R0.5 | 4 | 0.5 | 8 | 75 | 4 | 4 |
| نه-4R-D4-R0.5 | 4 | 0.5 | 8 | 50 | 6 | 4 |
| نه-4R-D4-R1 | 4 | 1 | 8 | 50 | 4 | 4 |
| نه-4R-D4-R1 | 4 | 1 | 8 | 50 | 6 | 4 |
| NNH-4R-D5-R0.5 | 5 | 0.5 | 10 | 50 | 5 | 4 |
| NNH-4R-D5-R0.5 | 5 | 0.5 | 10 | 50 | 6 | 4 |
| نه-4R-D5-R1 | 5 | 1 | 10 | 50 | 5 | 4 |
| نه-4R-D5-R1 | 5 | 1 | 10 | 50 | 6 | 4 |
| NNH-4R-D6-R0.2 | 6 | 0.2 | 12 | 50 | 6 | 4 |
| NNH-4R-D6-R0.2 | 6 | 0.2 | 12 | 75 | 6 | 4 |
| NNH-4R-D6-R0.2 | 6 | 0.2 | 12 | 100 | 6 | 4 |
| NNH-4R-D6-R0.5 | 6 | 0.5 | 12 | 50 | 6 | 4 |
| NNH-4R-D6-R0.5 | 6 | 0.5 | 12 | 75 | 6 | 4 |
| NNH-4R-D6-R0.5 | 6 | 0.5 | 12 | 100 | 6 | 4 |
| نه-4R-D6-R1 | 6 | 1 | 12 | 50 | 6 | 4 |
| NNH-4R-D8-R0.2 | 8 | 0.2 | 16 | 60 | 8 | 4 |
| NNH-4R-D8-R0.2 | 8 | 0.2 | 16 | 75 | 8 | 4 |
| NNH-4R-D8-R0.2 | 8 | 0.2 | 16 | 100 | 8 | 4 |
| NNH-4R-D8-R0.5 | 8 | 0.5 | 16 | 60 | 8 | 4 |
| NNH-4R-D8-R0.5 | 8 | 0.5 | 16 | 75 | 8 | 4 |
| NNH-4R-D8-R0.5 | 8 | 0.5 | 16 | 100 | 8 | 4 |
| NNH-4R-D8-R1 | 8 | 1 | 16 | 60 | 8 | 4 |
| NNH-4R-D10-R0.2 | 10 | 0.2 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0.2 | 10 | 0.2 | 20 | 100 | 10 | 4 |
| NNH-4R-D10-R0.3 | 10 | 0.3 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0.5 | 10 | 0.5 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0.5 | 10 | 0.5 | 20 | 100 | 10 | 4 |
| نه-4R-D10-R1 | 10 | 1 | 20 | 75 | 10 | 4 |
| نه-4R-D10-R1.5 | 10 | 1.5 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R2 | 10 | 2 | 20 | 75 | 10 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.2 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.2 | 24 | 100 | 12 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.5 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.5 | 24 | 100 | 12 | 4 |
| نه-4R-D12-R1 | 12 | 1 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R2 | 12 | 2 | 24 | 75 | 12 | 4 |
| نه-4R-D12-R3 | 12 | 3 | 24 | 75 | 12 | 4 |
| NNH-4R-D16-R1 | 16 | 1 | 35 | 100 | 16 | 4 |
| NNH-4R-D16-R2 | 16 | 2 | 35 | 100 | 16 | 4 |
| NNH-4R-D16-R3 | 16 | 3 | 35 | 100 | 16 | 4 |
| NNH-4R-D20-R1 | 20 | 1 | 40 | 100 | 20 | 4 |
| NNH-4R-D20-R2 | 20 | 2 | 40 | 100 | 20 | 4 |
| NNH-4R-D20-R3 | 20 | 3 | 40 | 100 | 20 | 4 |
| المواد المعالجة | الفولاذ المتصلب مسبقًا 40 ~ 50HRC | تصلب الصلب 50 ~ 60HRC | تصلب الصلب 60 ~ 68HRC | |||
| سرعة القطع | 300 م/دقيقة | 150 م/دقيقة | 100 م/دقيقة | |||
| القطر (مم) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) | سرعة الدوران (دقيقة -1 ) | سرعة التغذية (مم / دقيقة) |
| 3 | 32000 | 1225 | 16000 | 610 | 11000 | 420 |
| 4 | 24000 | 1500 | 12000 | 745 | 8000 | 500 |
| 5 | 19000 | 1630 | 9500 | 815 | 6400 | 550 |
| 6 | 16000 | 1850 | 8000 | 925 | 5300 | 610 |
| 8 | 12000 | 1850 | 6000 | 925 | 4000 | 610 |
| 10 | 9600 | 1850 | 4800 | 925 | 3200 | 610 |
| 12 | 8000 | 1920 | 4000 | 960 | 2700 | 648 |
| 16 | 6000 | 1440 | 3000 | 720 | 2000 | 480 |

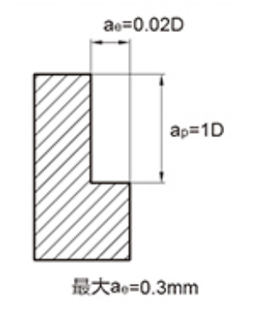

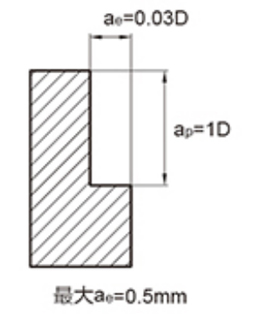

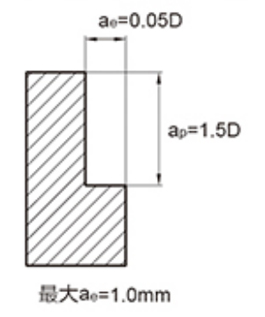

| أقصى عمق القطع |  |  |  | |||
1. يرجى استخدام معدات وتركيبات عالية الدقة والصلابة.
2. عندما تكون صلابة أداة الآلة وتركيب قطعة العمل ضعيفة، قد يحدث اهتزاز وصوت غير طبيعي. في هذه الحالة، يجب تقليل السرعة ومعدل التغذية في الجدول أعلاه سنويًا.
3. يرجى استخدام تبريد الهواء أو MQL (الحد الأدنى من تبريد رذاذ الزيت).
4. يوصى باستخدام الطحن المتسلسل للطحن الجانبي.
5. تقليل طول تعليق الأداة قدر الإمكان دون تداخل.
| سلسلة الأدوات | القطر | نصف القطر | شعاع الزاوية | طول الناي | الطول الفعال | الطول الكلي | شانك ضياء | |||
| د | ر | سي آر | قانون العمل | ل1 | L | د | ||||
| NNH مطاحن نهاية كربيد عالية السرعة وعالية الصلابة | د0.1~D0.9 | 0 -0.005 | ر0.05~R2 | / -0.005 | سي آر0.05~CR0.5 | / -0.005 | 0 0.3 | 0 0.3 | 0.5 -0.5 | h5 |
| د1~D3.5 | 0 -0.005 | |||||||||
| د4~D10 | -0.003 -0.015 | ر3~R5 | / -0.005 | سي آر1.0~CR3.0 | /-0.008 | 0 0.5 | 0 0.5 | |||
| د12~D20 | -0.003 -0.018 | ر6~R10 | /-0.008 | |||||||
توفر المطاحن الطرفية الدائرية ذات 4 فلوت ذات الأداء العالي NNH-4R مجموعة متنوعة من المواصفات والأحجام، والتي يمكن دمجها بمرونة وفقًا لمتطلبات المعالجة المختلفة لتشكيل نماذج فرعية مقابلة لتلبية سيناريوهات التطبيق المختلفة. سواء أكان الأمر يتعلق بمعالجة أجزاء دقيقة صغيرة أو قطع فعال لقطع العمل كبيرة الحجم، يمكنك اختيار حجم الأداة المناسب بحرية، مع مراعاة الكفاءة والاستقرار.
يمكن لهيكل الأنف المستدير الخاص المدمج مع التصميم ذو الحواف الأربعة أن يشتت حمل القطع بشكل فعال ويقلل من الاهتزاز وتآكل الأداة. هذا الشكل يمكن أن يضمن بيئة قطع أكثر استقرارًا أثناء الطحن عالي السرعة، وهو مناسب بشكل خاص لمتطلبات المعالجة للمواد ذات الصلابة العالية. يمكن لرأس قاطع الأنف المستدير أيضًا ضمان تشطيب السطح ودقة الأبعاد في نصف التشطيب والتشطيب.
من خلال تكنولوجيا الطلاء المتقدمة وعملية الطحن الدقيقة، حصلت الأداة على صلابة عالية ومقاومة ممتازة للتآكل. إن الجمع بين طلاء AlTiSiN عالي الأداء والركيزة الجزيئية فائقة الدقة (0.4μm) يمكّنها من الحفاظ على عمر خدمة طويل في درجة حرارة عالية وبيئة قطع عالية السرعة، والحفاظ على أداء مستقر ودقة أثناء المعالجة. تضمن مراقبة الجودة الصارمة وعملية التصنيع عالية الدقة الأداء الموثوق للأداة في ظل الظروف القاسية.
إن المطاحن الطرفية الدائرية ذات 4 مزامير NNH-4R عالية الأداء مناسبة لمعالجة مجموعة متنوعة من المواد، بما في ذلك الفولاذ عالي الصلابة، وسبائك الفولاذ، والفولاذ القالب، والفولاذ المقاوم للصدأ. في تطبيقات الطحن عالية السرعة، تساعد صلابتها العالية ومقاومتها للحرارة في الحفاظ على حدة الشفرة واستقرارها، وتحسين كفاءة الإنتاج وإطالة عمر خدمة الأداة.
